Guericke suchte nach einer Versuchsanordnung, mit der sich die Kraft des Luftdrucks kontrollierter und genauer zeigen ließ als mit Pferdegespannen und Halbkugeln. Daraus entstand die atmosphärische Hebemaschine.

1Luft wird aus einem Zylinder entfernt.
2Der Außendruck bewegt einen Kolben.
3Über Seil und Rolle wird eine Last angehoben.

Vom Problem mit den Pferden zum Galgenversuch

Die Magdeburger Halbkugeln waren spektakulär, aber als Messversuch unhandlich. Man brauchte Pferde, Gespanne und Helfer. Zudem konnten Ösen und Halbkugeln beschädigt werden. Guericke suchte daher nach einer Versuchsanordnung, bei der die Gegenkraft gezählt und berechnet werden konnte.

Historische Skizzen und Funktionsschema der Hebemaschine Historische Skizzen mit Überlagerungen zur Erklärung von Druck, Seilzug und Last. SKIZZE A Übergang vom Halbkugelversuch SKIZZE B Last und Hebung VAKUIERTER KÖRPER / DRUCKDIFFERENZ SEIL UND ROLLE LEITEN DIE KRAFT WEITER DIE LAST HEBT SICH – WENN DIE DRUCKKRAFT REICHT Die Plattform reagiert auf Druckdifferenz und Gewicht.
Historische Originalskizzen. Die farbigen Markierungen sind moderne Erklärungsebenen und werden mobil Schritt für Schritt eingeblendet.

Druckdifferenz als Antrieb. Die Luft wird entfernt. Außen bleibt der volle atmosphärische Druck wirksam und kann einen Kolben bewegen.

Pumpenhübe 0
0 von 8
Aufgelegte Last 3 Gewichte
3 von 8
Druckdifferenz0,00 bar
Hebung0 mm
Statussteht
Warum dieser Versuchsweg besser war

Die Hebemaschine machte die Kraft des Luftdrucks nicht nur sichtbar, sondern auch zählbar. Lasten konnten schrittweise aufgelegt und die Wirkung genauer beurteilt werden.

Historische Abbildungen

Die beiden Skizzen zeigen den gedanklichen Übergang vom schwierig zu kontrollierenden Halbkugelversuch zur besser messbaren Hebemaschine.

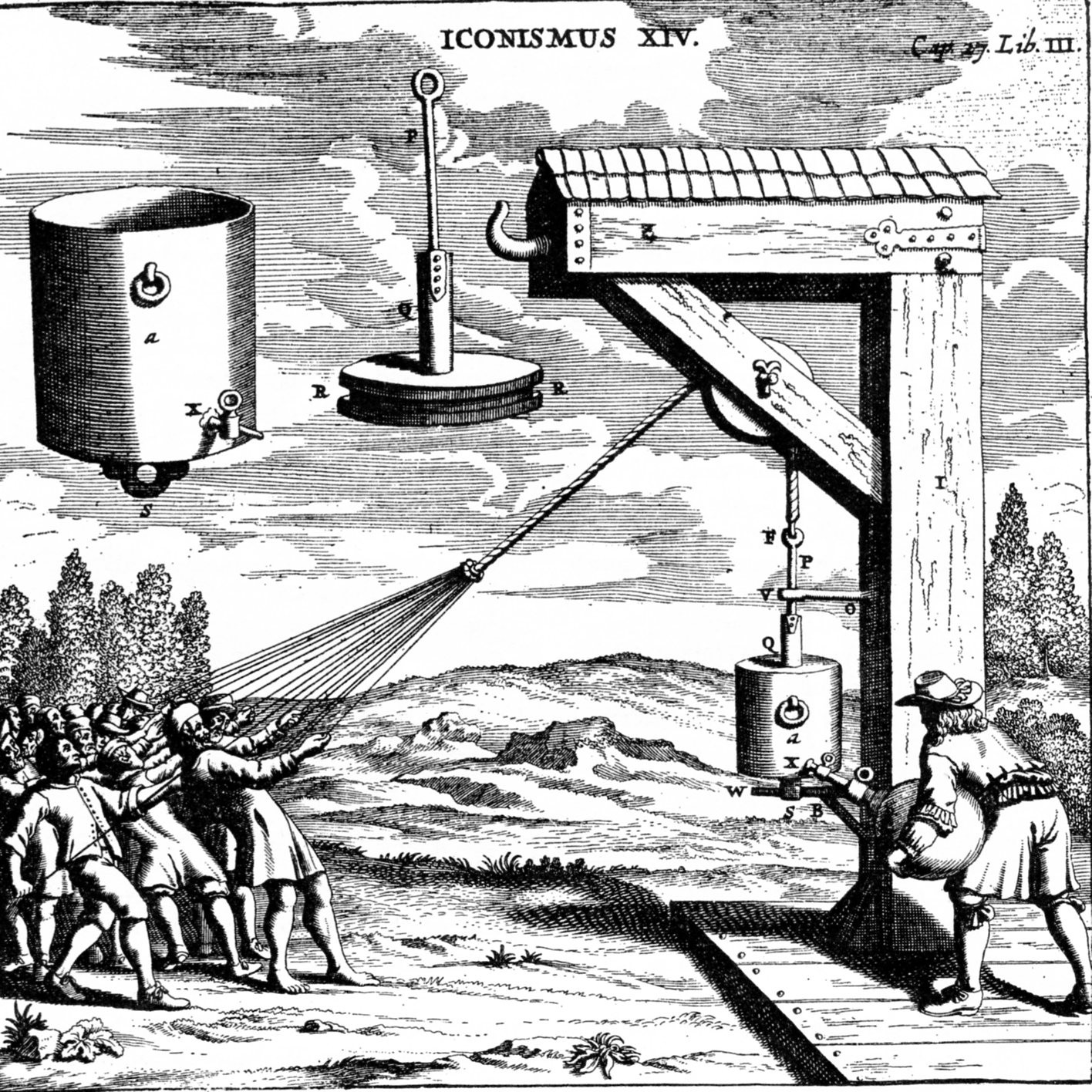

Historische Skizze eines frühen Hebeversuchs
Skizze eines frühen Übergangsversuchs: Vakuumkörper, Aufhängung und Zugrichtung.

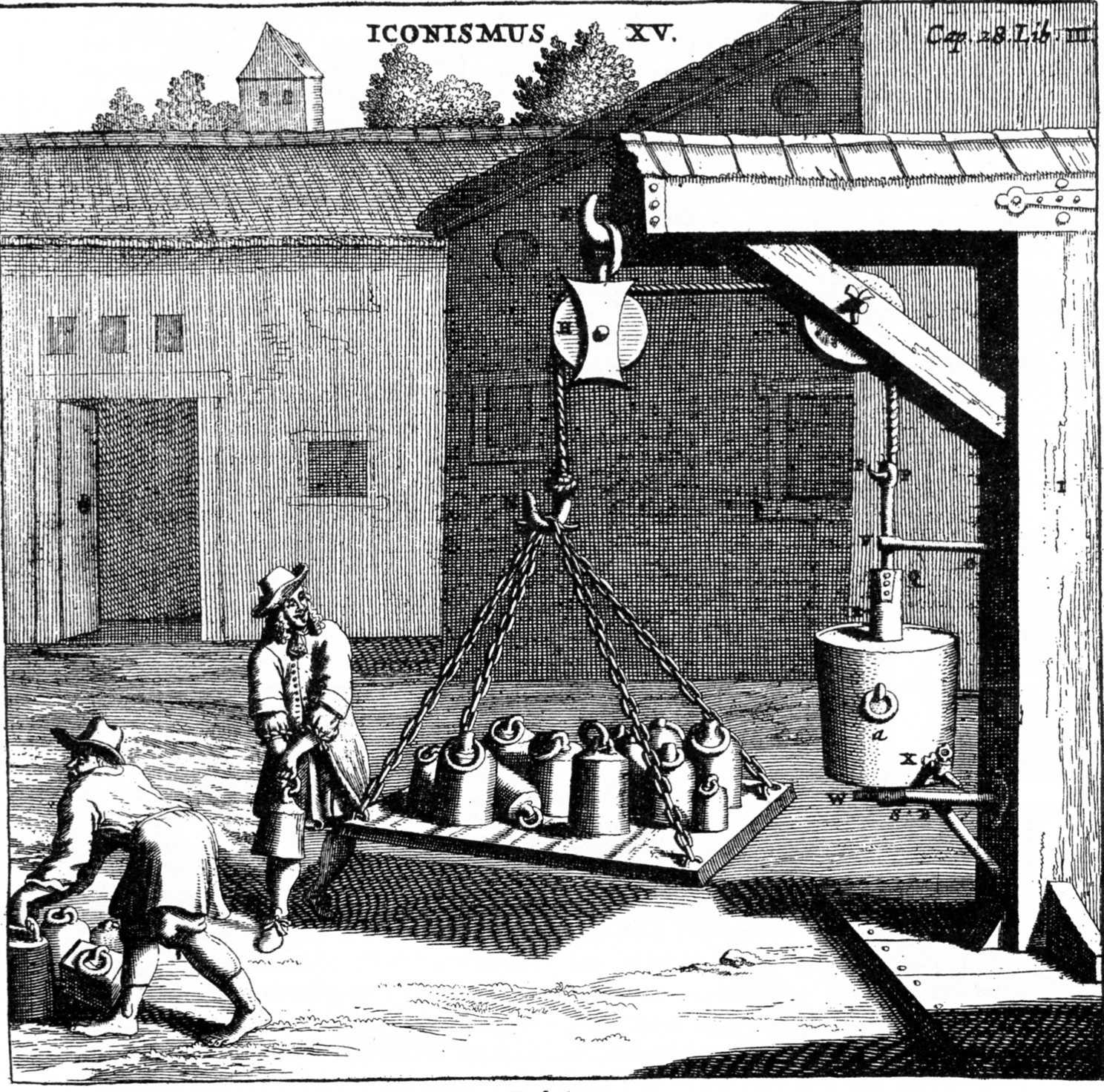

Historische Skizze einer Hebemaschine mit Rolle, Seil und Last
Skizze mit Lastplattform: Seil, Rolle und aufgehängte Gewichte veranschaulichen die Kraftübertragung.
