Vakuum · Luftdruck · öffentlicher Großversuch

Magdeburger Halbkugeln

Zwei dicht geschlossene Metallschalen, Luft im Inneren entfernt – und selbst starke Pferdegespanne konnten sie nicht auseinanderreißen. Guerickes berühmtester Versuch machte die Kraft der Atmosphäre für alle sichtbar.

1Zwei Halbschalen werden mit einem Lederring luftdicht verbunden.
2Durch das Ventil wird ein großer Teil der eingeschlossenen Luft entfernt.
3Der äußere Luftdruck presst die Schalen mit enormer Kraft zusammen.

Den Versuch Schritt für Schritt erleben

Die historische Abbildung zeigt sowohl den Aufbau der Halbkugeln als auch den spektakulären Pferdeversuch. Wähle einen Schritt oder verändere Pumpenhübe, Pferdezahl und Ventilzustand selbst.

Bauteile der Halbkugeln Historischer Kupferstich der getrennten Magdeburger Halbkugeln und Ventilteile
Originalkupferstich aus den Experimenta Nova von 1672. Farbige Markierungen sind moderne Erklärungsebenen.

Die Konstruktion. Zwei Metallschalen, ein Lederring zur Abdichtung und ein Ventilanschluss bilden das Versuchssystem.

Pumpenhübe 0
0 von 8
Pferde pro Seite 4
4 von 8
Ventil geschlossen
Innendruck1000 hPa
Druckkraft0,0 kN
Ergebnislocker
Warum 42 Zentimeter so eindrucksvoll sind

Bei 42 Zentimetern Innendurchmesser beträgt die wirksame Kreisfläche rund 0,139 Quadratmeter. Bei nahezu vollständigem Druckunterschied presst die Atmosphäre die Schalen idealisiert mit etwa 14 Kilonewton zusammen — das entspricht dem Gewicht eines Mittelklassewagens, der an den Schalen hinge.

Die fünf Figuren des Kupferstichs

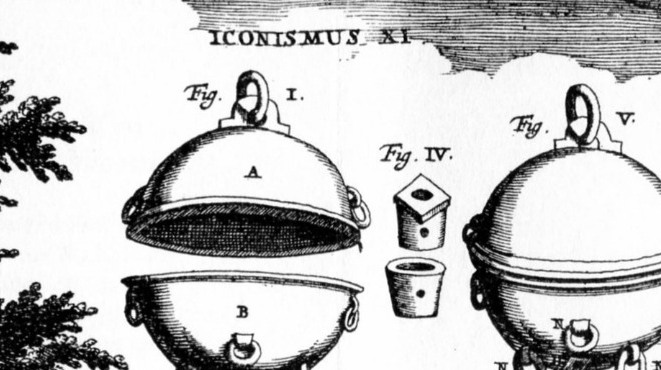

Fig. IExplosionsdarstellung der beiden Schalen A und B mit dem Ventilanschluss.
Fig. IIDichtungsring aus Leder für die Fuge zwischen den Halbschalen.
Fig. IIIAnwendung beim öffentlichen Magdeburger Halbkugelversuch.
Fig. IVVentil mit konischer Verbindung für Pumpe und Verschluss.
Fig. VFür die Evakuierung geschlossene und luftdichte Halbkugeln.

Quellen und Vertiefung

  • Otto von Guericke: Experimenta Nova (ut vocantur) Magdeburgica de Vacuo Spatio, Amsterdam 1672.
  • Otto-von-Guericke-Gesellschaft Magdeburg: Materialien zu Aufbau und Durchführung des Halbkugelversuchs.
  • Die berechnete Druckkraft ist ein idealisierter Modellwert; tatsächliche Versuchswerte hängen unter anderem von Restdruck, Dichtigkeit und Wetterlage ab.
